СКОРОСТНОЕ ПЕРЕЗАРЯЖАНИЕ - АВТОМАТЫ ЗАРЯЖАНИЯ В БОЕВЫХ БРОНИРОВАННЫХ МАШИНАХ
Карл-Тео Шлейхер Эдельфрид Багински Полковник Карл-Тео Шлейхер является начальником управления танковых войск при штабе СВ Германии, г. Кёльн. Полковник (в отставке) Эдельфрид Багински был до недавнего времени начальником управления вооружений для боевых частей подразделений в штабе СВ Германии, г.Кёльн Автоматизация техники широко распространена в современном обществе и глубоко проникла в область вооружения. Аргументы в пользу уменьшения экипажей танков путем замены заряжающего автоматическим устройством убедительны, хотя серьезные недостатки заставляют некоторые армии сопротивляться этому. Однако тенденция неотвратима и, следовательно, должны прилагаться усилия к обеспечению предельной надежности в рамках других основных параметров вооружения боевых бронированных машин (AFV).
Военные специалисты мира пытаются найти пути уменьшения габаритов и силуэтов боевых бронированных машин, чтобы повысить живучесть этих систем вооружения вопреки все возрастающим R качественно, так и количественно средствам нападения. Эволюция человеческого тела (особенно в отношении размеров) диаметрально противоположна общей тенденции к миниатюризации в современной технике. Ввиду низкой рождаемости будет труднее набирать в танковые войска лишь мужчин "малого роста". Следовательно, сокращение традиционного проверенного танкового экипажа из 4 человек неизбежно. Вообще установлено, что заряжающий может быть заменен автоматом заряжания, хотя заряжание танковой пушки и пулемета не единственные его обязанности. Следует также рассмотреть другие аргументы, такие как непрерывное увеличение калибров пушек, что неизбежно требует более тяжелых боеприпасов, а также необходимость ведения боевых действий днем и ночью, с остановки и с ходу. В этом отношении пределы человеческих возможностей уже достигнуты и будут превышены в недалеком будущем. Напротив, автомат заряжания никогда не страдает от утомления. Это важный фактор в бою, так как пушка, которая функционирует всегда на 100%, обеспечивает не только успешное выполнение задачи, но и живучесть машины и выживание экипажа. Это состояние полной боеготовности определяется, особенно в действиях против более сильного противника или трудных целей, таких как вертолеты, быстротой, с которой может быть перезаряжена пушка, что в свою очередь влияет на темп стрельбы. В начале второй мировой войны масса боеприпаса для танковых пушек составляла от 3 до 7 кг. Это была идеальная масса, что обеспечивало наводчику большую гибкость в приведении к нормальному бою и определению темпа стрельбы. В ходе войны разработки боевых бронированных машин лихорадочно продолжались в двух основных областях: огневой мощи и улучшенной броневой защиты. С немецкой стороны, например, результатом этих усилий явилось создание 75-мм (14,3 кг) снарядов для танков "Пантера" и 128-мм противотанкового снаряда для пушки Рак-44 (на самоходной противотанковой установке "Ягдпанцер"), самого мощного противотанкового орудия, разработанного во время войны. Этот артиллерийский выстрел состоял из снаряда массой 28,3 кг и полусгораемой гильзы с пороховым зарядом массой 26,6 кг, что чрезвычайно затрудняло подачу боеприпасов. В это время специалисты начали разрабатывать различные механические и гидравлические устройства заряжания для боевых бронированных машин; такие устройства уже существовали для военно-морских кораблей и зенитных орудий (например, 128-мм "Флэк"). После войны большинство держав продолжало исследования и разработки в этой области, но было введено очень мало автоматов заряжания. Автоматические механизмы заряжания были установлены на французском танке АМХ-13 (в 1949г.) и шведском танке STRV-103 (в 1963г.). Автоматы заряжания не устанавливались в больших количествах, так как заказчики и вооруженные силы не хотели устранять четвертого члена экипажа по различным причинам, о которых будет сказано позже. Конкурсные разработки огневой мощи и защиты ("меч и щит") заставляли разработчиков и специалистов по тактическим вопросам постоянно разрабатывать новые концепции. Таково положение дел и в настоящее время. На вопрос относительно приоритета разработок среди огневой мощи, защиты и подвижности никогда не давалось определенного ответа ни в одном из государств, включенных в основные программы по бронетанковой технике. В Великобритании, например, защита открывает список приоритета, за ней следуют огневая мощь и подвижность. Эти дебаты не представляли большой важности для вновь организованных вооруженных сил Западной Германии, так как эта армия была оснащена техникой США (танками М-47 и М-48 с 90-мм пушкой). Лишь после разработки танка "Леопард-1" эти приоритеты стали играть какую-то роль в Западной Германии. В свете общих требований в начале 1960-х годов вооруженные силы Западной Германии выбрали на стадии разработки концепции танка "Леопард-1" такую последовательность приоритетов: огневая мощь (105-мм танковая пушка), подвижность и защита. Броня была рассчитана на защиту от средств нападения, включающих автоматическое оружие и артиллерийские осколки. Это мнение изменилось во время этапа разработки танка "Леопард-2" в 1970-е годы. Анализ арабо-израильских конфликтов, в дополнение к новым оборонительным технологиям для боевых бронированных машин, привел к тенденции увеличения калибра пушек (120 мм), снаряды которых могли пробивать новейшие типы брони. В то же время разработчики работали также над различными типами брони, которая могла бы противостоять бронебойным подкалиберными кумулятивным снарядам. Двойной подход "щита и меча" к боевым бронированным машинам будет продолжаться и в будущем. Однако специалисты по тактике и технике должны найти пути выхода из этого тупика - первые за счет пересмотра тактических требований, вторые - предложением новых технологических разработок. Без новых концепций боевых бронированных машин будут продолжаться бесконечные требования к увеличению калибра и улучшению бронезащиты, а это приведет к созданию более крупных и более тяжелых машин, для которых потребуется экипаж из четырех человек. В настоящее время боевые бронированные машины, находящиеся на вооружении войск НАТО, имеют пушки, максимальный калибр которых составляет 120 мм, использующие различные типы боеприпасов, включая снаряды кинетического действия, кумулятивные и с деформируемой головкой. Даже если бы заряжающие могли без затруднений обращаться с боеприпасами малых и средних калибров в ограниченных пределах башни боевой бронированной машины, то тенденция использования крупнокалиберных снарядов ограничит возможности заряжающего по выполнению его обязанностей. Использование 120-мм выстрела с полусгораемой гильзой уже предъявило максимальные требования к возможностям заряжающего по цикличности заряжания и темпам стрельбы. Возможность ведения стрельбы во время движения машины еще больше осложняет задачи заряжающего, так как он должен перезаряжать пушку в трудных рабочих условиях. 125-мм пушка (как и планируемая 140-мм) может функционировать только при боеприпасах раздельного заряжания. Это требует либо второго заряжающего (как на машине М-103 США), либо вспомогательного устройства заряжания, либо автомата заряжания для замены члена экипажа. Объем современных башен так мал, что скорость заряжания пушки заряжающим уменьшается до неприемлемых уровней. Более того, безопасность человека ставится под угрозу, особенно при действиях во время движения машины. По ряду причин в войсках НАТО, в отличие от советских бронетанковых войск, не используются отобранные солдаты малого роста для выполнения обязанностей в башнях с ограниченным пространством. Быстрота заряжания как фактор огневой мощи Темп циклического заряжания для боевой бронированной машины с заряжающим зависит от конструкции места заряжания, размеров заряжающего, его мастерства и быстроты, а также от размещения боеприпасов на машине, в зависимости от типа, габаритов и массы. В то время, когда разработка бронебойных снарядов значительно опережала разработку бронезащиты, попадание первого снаряда обычно приводило к поражению бронированной машины. Когда бронезащита усовершенствовалась, для поражения боевой бронированной машины потребовалось больше попаданий, а это означало, что быстрота заряжания имеет первостепенную важность для успешного выполнения задачи. Военная история свидетельствует о том, что во многих случаях один танк на стратегически важной позиции может уничтожить 20 и более боевых машин противника серией выстрелов. В этих случаях, кроме разведки целей и управления огнем командиром и точности наводчика, существенным фактором является скорость, с которой наводчик выполняет свои обязанности. Победителем оказывалось подразделение, которое смогло первым произвести выстрел и затем быстрее вести стрельбу серией выстрелов. На учениях в мирное время ситуация несколько отличается. В канадских состязаниях CAT, по высказываниям экспертов, более высокая скорость заряжания боеприпасов малых калибров (105 мм) по сравнению с боеприпасами крупных калибром (120 мм) не была единственным фактором, ведущим к победе, но обеспечивала определенные преимущества. Машина М-103 США (созданная в 1954г.) является первым примером, показывающим, как форма и масса боеприпасов воздействуют на заряжание: на этой боевой бронированной машине для заряжания боеприпасов раздельного заряжания требовались два члена экипажа.
Аргументы в поддержку и против автоматов заряжания
Для того, чтобы добиться действительного прогресса в конструкциях боевых бронированных машин будущего, необходимо раз и навсегда отказаться от тенденции создания более крупных и более тяжелых танков. Следует также провести исследования для точного определения, какие функции требуют заряжающих и какие могут выполняться техническими средствами. Сокращение количества членов экипажа в боевых бронированных машинах связано непосредственно с разработкой и реализацией автоматических устройств заряжания, которые полностью отвечают военным требованиям. Некоторые государства уже достигли успеха в этой области: на советских танках Т-64 и Т-72 с конца 1960-х годов устанавливаются автоматы заряжания для 125-мм боеприпасов раздельного заряжания, так что в башне требуются только два человека. Это позволило усовершенствовать бронезащиту, несмотря на эргономические недостатки и вытекающие из них физические и психические напряжения для экипажа. В различных двусторонних танковых программах также уделялось большое внимание автоматам заряжания, например, в конце 1960-х годов в западногермано — американской программе AFV-70, а в начале 1980-х годов в западногермано —французской программе AFV-90. Несмотря на введение 120-мм пушек Западная Германия сохранила консервативную компоновку с экипажем из 4 человек. На это решение повлияла ликвидация металлических гильз снарядов, что привело к созданию боеприпасов массой 19 или 23 кг, которыми могут оперировать заряжающие. Для британской 120-мм пушки это было достигнуто путем разделения снаряда и метательного заряда.
Преимущества
При установке автоматов заряжания может быть сэкономлено некоторое пространство. Правда, заряжающее устройство требует определенного пространства, но оно должно быть меньше, чем пространство, необходимое для стоящего члена экипажа. Автоматы заряжания будут иметь также преимущества для небольших армий, от которых по соглашениям требуют ограничения войск, оснащенных обычным оружием. Сокращение личного состава (не только из-за низкой рождаемости) потребует использования техники для выполнения тех задач, которые прежде выполнялись военнослужащими. Когда определяются приоритеты защиты для боевых бронированных машин, защита экипажа рассматривается в первую очередь. Автоматы заряжания (при меньшем количестве членов экипажа) будут уменьшать объем, требующий защиты, что в свою очередь приведет к уменьшению габаритов и силуэта боевой бронированной машины. Может быть уменьшена общая масса или экономия массы может быть использована для осуществления дополнительной защиты для экипажа. Установка автомата заряжания может также привести к лучшей компоновке боевого отделения. Может быть повышена эффективность заряжания, особенно во время движения боевой бронированной машины, за счет более высоких скоростей заряжания и стабильности, обеспечиваемых автоматами заряжания. Устройства заряжания никогда не испытывают усталости; гарантируется правильный выбор боеприпасов, независимо от напряжения экипажа или неблагоприятных условий, таких как ночной бой или бой в условиях ограниченной видимости. Уменьшение экипажа на одного человека означает, что меньше человеческих жизней подвергается риску; исключаются затраты на подготовку и содержание заряжающего.
Недостатки
Люди обычно более надежны и крепки, чем сложный автомат заряжания. Отсутствие одного члена экипажа сильно влияет на выполнение общих задач (охрана, снабжение, материально-техническое обеспечение и т.д.), а также на непрерывные действия в 24/48-часовом бою. Появляются значительные проблемы в случае отказов в результате технических поломок или действий противника. При наличии автомата заряжания обеспечиваются малые возможности для аварийного заряжания. Есть проблемы при разряжании танковой пушки или при хранении боеприпасов в автомате заряжания. Автомат заряжания должен содержаться и обслуживаться. Многие автоматы заряжания имеют ограниченную емкость для боеприпасов. Больший возможный психологический стресс меньшего по Г численности экипажа (одиночество). Большая нагрузка на командиров и их экипажи в головных танках как во время управления на поле боя, так и при выполнении общих задач. При ведении боя с танками противника пушка боевой бронированной машины должна иметь определенную высоту линии огня. В Центральной Европе обстановка требует способности ведения стрельбы через поля зерновых. Кроме того, углы снижения и возвышения орудия должны также удовлетворять условиям местности, на которой ведутся боевые действия, так чтобы не было необходимости боевой бронированной машине выдвигаться с хорошо защищенной позиции для обстрела противника, ввиду недостаточного утла снижения орудия. Негативными примерами ситуации такого типа являются советские танки с углами склонения от -4 до -6°. По некоторым причинам многие государства воздерживаются от принятия автоматов заряжания для своих бронетанковых войск. Прежде всего, не все специалисты уверены, что автомат заряжания может на самом деле заряжать быстрее, чем член экипажа; действительно, это верно для танковых пушек калибрам до 105 мм. Другим аргументом является возможность поломки, что, в действительности, требует какого-то типа аварийной операции для защиты жизней экипажа. Должна быть гарантия, что в аварийной обстановке можно зарядить пушку вручную без помех при неисправности автомата заряжания. По крайней мере, четыре-шесть выстрелов (или равноценный вспомогательный магазин) потребуются для обеспечения безопасности экипажа. В израильской армии считают, что четвертый человек в экипаже значительно более полезен, чем автомат заряжания. Будущие боевые условия будут характеризоваться быстрыми, непрерывными и интенсивными обстрелами на широком фронте. Более, чем когда-либо раньше техника и стратегия должны соответствовать этому ускоренному темпу боя. В таких условиях передвижение на поле боя может осуществляться лишь при соответствующей бронезащите. Основной боевой танк с его классической системой оружия типа "выстрелил и забыл" будет все еще основным оружием в пределах динамической группы для оборонительных и контрнаступательных операций в следующем столетии. Ясно, что для обеспечения боевых возможностей требуется, чтобы система обладала высокой степенью живучести. Однако, независимо от аргументов в пользу жми против автоматов заряжания, нет сомнений в том, что экипажи боевых бронированных машин должны будут численно сокращаться. Этот шаг неизбежен, так как первостепенное значение придается повышению живучести личного состава и систем. Новый танк должен иметь малый объем, выгодный силуэт и обладать высокой огневой мощью в дополнение к тому, что должен быть высокоподвижным и маневренным. Сокращение количества членов экипажа делает введение автоматов заряжания совершенно необходимым.
Требования к автомату заряжания
Если концепции предусматривают боевую бронированную машину с малым силуэтом, уменьшенным объемом, а также экипажи, состоящие из двух или трех человек, то технические требования к автомату заряжания будут фокусироваться на типе и количестве применяемых боеприпасов, скорострельности, живучести, надежности, аварийном обслуживании и расходе боеприпасов в дополнение к некоторым соображениям по эргономике и материально-техническому обеспечению.
Боеприпасы
Огневой ресурс обычно определяется количеством целей, которое должно быть уничтожено. Вероятность поражения играет важную роль в этом расчете. Для целого ряда целей (которые требуют различных типов боеприпасов), а также для высокого качества современных систем управления огнем нагрузка для пушки в 35-40 выстрелов обычно считается достаточной. В таких случаях на автомат заряжания, как ожидается, перекладывается, по крайней мере, половина этой нагрузки, если не больше. На это устройство должны быть установлены датчики, способные распознавать и подсчитывать пять различных типов боеприпасов, включая любые новые. Командир и наводчик должны также уметь легко пополнять конвейер автомата заряжания боеприпасами в любое время. Важно обеспечить передачу боеприпасов из резервной боеукладки магазинного типа в автомат заряжания без необходимости экипажу выходить из машины в тех случаях, когда все боеприпасы не могут размещаться в автомате заряжания.
Скорострельность
Имеющиеся в настоящее время автоматы заряжания характеризуются скорострельностью в диапазоне от 6 до 15 выстр./мин. В свете планируемого увеличения калибра (140 мм), в дополнение к боеприпасам раздельного заряжания/ должен быть возможен циклический темп стрельбы, равный 8 выстр./мин., независимо от перемещений башни или боевой бронированной машины и количества боеприпасов, содержащихся в автомате заряжания. Теоретически, последующие выстрелы должны следовать гораздо быстрее, например, сериями по три выстрела за десять секунд.
Живучесть и безопасность
В современных боевых бронированных машинах в целях безопасности места членов экипажа обычно отделены от боеукладки защитной перегородкой. Несмотря на это следует проявлять осторожность при длительном выполнении задач: остатки боеприпасов не должны оставаться внутри боевой бронированной машины из-за опасности возгорания. Более того, должны приниматься меры, чтобы избежать самовозгорания боеприпасов, когда ствол пушки перегрет. Открывание и закрывание казенной части ствола пушки должно осуществляться способом, который обеспечивает достаточную защиту от ОМП в башне; конструкция казенной части ствола должна быть совместима с устройством заряжания как для автоматических, так и для ручных операций. Это особенно важно, когда стрельба закончена или когда происходят осечки. Конструктивная концепция боевой бронированной машины должна сводить уязвимость этого жизненно важного боевого узла до минимума.
Надежность, действия в аварийной обстановке
Полная работоспособность должна, конечно, гарантироваться в пределах принятых диапазонов температур от -30 до +40° независимо от внешних воздействий, таких как толчки и вибрации, песок, пыль, вода и изморозь. Особое внимание должно уделяться опасности пожара. Отдельные требования не должны никоим образом снижать надежность автомата заряжания. Большое повышение живучести за счет дополнительных элементов конструкции должно иметь первостепенное значение, но не должно негативно воздействовать на простоту, компактность и массу боевой бронированной машины. В случаях неподачи энергии или поломок должна гарантироваться эксплуатация в аварийных условиях. Экипаж должен иметь возможность произвести ряд выстрелов для самообороны; это требует независимого ручного или механического заряжания, наводки орудия и стрельбы. Танк, который не может вести стрельбу является просто легкопоражаемой целью для противника и неприемлемым риском для экипажа.
Снабжение боеприпасами
Что касается автоматов заряжания, то особое внимание должно уделяться снабжению боеприпасами. Это относится к подаче боеприпасов, а также к дозаправке автомата заряжания изнутри или снаружи боевой бронированной машины (например, из резервных укладок магазинного типа). Автомат заряжания должен быть сконструирован и объединен в боевой бронированной машине таким образом, который предусматривает плавное и быстрое заряжание и передачу боеприпасов в пределах боевой бронированной машины. Различные типы боеприпасов должны распределяться в автомате заряжания произвольно. В обычных условиях с помощью автомата заряжания должна обеспечиваться возможность управиться с 20 выстрелами за четыре минуты. Такой же фактор времени будет использоваться для замены пустых магазинов полными, при условии что имеются специальные транспортеры боеприпасов и что для боеприпаса (снаряд и метательный заряд) в магазине должна быть "готовая к заряжанию" конфигурация.
Техническое обслуживание
Важным является легкий доступ для ремонта и технического обслуживания, особенно в случаях поломок или когда требуется замена деталей. Эти операции будут облегчены автоматическим устройством обслуживания и контроля. Требования к автомату заряжания, указанные выше, естественно, должны будут в какой-то мере приспосабливаться ко многим другим типам боевых бронированных машин, которые имеются в настоящее время. Однако основные отклонения от этой концепции должны отвергаться.
Концепции автомата заряжания
В этой статье не предполагается рассмотреть подробно многочисленные концепции конструкций относительно многих типов боевых бронированных машин и боеприпасов, используемых в настоящее время. Информация, представленная здесь, должна способствовать лучшему пониманию основных типов автоматов заряжания. Конструкция каждого типа автомата заряжания зависит от конструкции боевой бронированной машины и характеристик требуемых боеприпасов. Следует также рассмотреть несколько типов магазинов, таких как барабанный, штабельный, со стопорным пальцем или ленточный. Сложность автомата заряжания определяется расстоянием и маршрутом перемещения, необходимыми для доставки боеприпаса из магазина к пушке. Автомат заряжания шведской машины STRv-103 является первым примером относительно простой конструкции: весь запас боеприпасов содержится в двух магазинах, устройство которых гарантирует темп стрельбы 16-17 выстрелов в минуту. Однако простота этой системы в значительной степени обусловлена концепцией стационарной пушки этой боевой бронированной машины, которая является скорее противотанковой САУ, а не основным боевым танком. Советский танк Т-72 гораздо более сложный и имеет магазин карусельного типа на 22 выстрела, установленный на полу башни. Снаряды раздельного заряжания хранятся в кассетах вращающегося транспортера под башней. Подъемное устройство передает боеприпасы к пушке, а цепной досылатель досылает снаряд и метательный заряд. Эта система действует очень медленно из-за сложного хода боеприпасов; другими недостатками являются медленное пополнение боеприпасов, медленное выбрасывание гильз и проникновение пороховых газов в боевое отделение.
Рис. 1. Технология автомата заряжания карусельного типа значительно более сложная и обременительная: 1 - казенная часть ствола; 2 - подъемник и зарядный лоток для каждой стороны; 3 - места захватывающих устройств; 4 - блок шарнирного соединения для подъемника; 5 - два магазина
Более удачное решение было разработано для западногермано-американского боевого танка - 70, на котором автомат заряжания ленточного типа устанавливался в нише башни. Модульная конструкция этой системы, с отдельными узлами, обеспечивает легкую установку на башенных машинах. Эту конструкцию можно увидеть на японском танке-90 и на французском танке "Леклерк". Она имеет магазин на 22 выстрела и обеспечивает темп стрельбы 12-15 выстрелов в минуту и таким образом, теоретически, способна уничтожить шесть бронированных целей. Преимуществами этой концепции являются короткий путь перемещения боеприпасов и быстрое пополнение магазина снаружи машины. Технологическая сложность системы приводов, органов управления, системы управления и досылателя находится в приемлемых пределах. Возможны также эксплуатация в аварийных условиях и операции по разряжанию. Этот принцип подходит также для автоматического пополневши, если, например, используются конвейерные ленты. Однако недостатком этой концепции является большая ниша башни с большой уязвимой верхней поверхностью. Единственным способом обеспечения быстрого пополнения боекомплекта при этой системе будет полная замена пустых магазинов автомата заряжания на полные. Это предложение, конечно, стоит исследовать. Совершенно другое дело с вынесенной пушкой. В этом случае разумным решением будет магазин карусельного типа под пушкой или магазин барабанного типа, установленный на основном орудии, который может пополняться через перегородку в корме корпуса танка. Недостатком этой концепции является невозможность эксплуатации в аварийных условиях или устранения задержки во время боя.

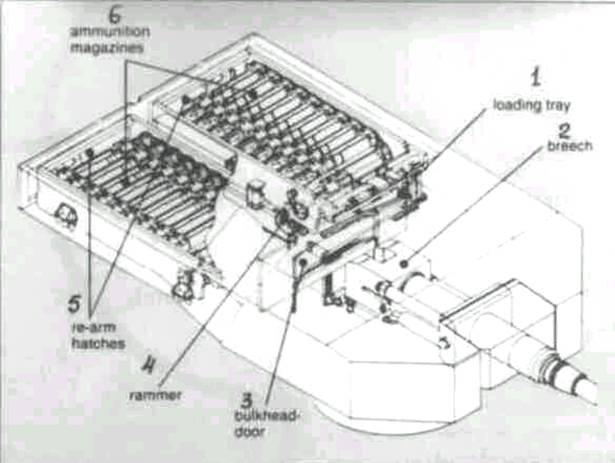

Рис. 2. Система ленточной подачи, разрабатываемая фирмами "Рейнметалл" и "Вегманн", является удачной концепцией: 1 - зарядный лоток ; 2 - казенная часть ствола; 3 - дверца перегородки; 4 - досылатель; 5 - люки дозаправки; 6 - магазины для боеприпасов
Рис. 3. Пополнение боеприпасов целыми магазинами может быть интересным, хотя, вероятно, сложным решением
Заключение
Условия на поле боя будущего будут характеризоваться быстрым темпом боя, все больше и больше внушающей страх огневой мощью. Требуется большое количество информации для быстрой обработки и анализа. Следовательно, люди должны быть освобождены от обыденных задач и по возможности удалены от средств поражения. Некоторые государства уже заменили заряжающего в боевых бронированных машинах автоматическими устройствами. Другие государства скоро поступят так же. Однако это стало возможным благодаря успехам в технологии, которая уменьшила риск и недостатки до минимума и в то же время в ней учитываются факторы надежности, малой массы и низкой стоимости. С другой стороны, увеличивающаяся масса боеприпасов не позволит больше поддерживать долговременную боеготовность крупнокалиберных орудий с высокими характеристиками усилиями людей. Никто в настоящее время не может спрогнозировать, приведут ли будущие разработки к уменьшению танковых экипажей до двух человек или даже к созданию безэкипажного танка-робота. Но следует, по крайней мере, сомневаться в этом.
KARL-THEO SCHLEICHER, EDELFRIED BAGINSKI QUICK RELOAD - AUTOMATIC LOADERS IN AFVs. NATO's SIXTEEN NATIONS, 1990, v.35, No7. |
|
|||||||
|
|
|
