КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРОЖЕКТОРОВ ЗАРУБЕЖНЫХ ТАНКОВ

М. А. Чернявским

Вестник бронетанковой техники. 1977. № 3

Для обеспечения боевых действий ночью в за­рубежных армиях используются различные техни­ческие средства, среди которых определенное место отводится прожекторным установкам.

Находящиеся на вооружении зарубежных ар­мий танки М-60А1, «Шеридан», «Леопард-1», «Чифтен», «Центурион» и АМХ-30 оснащаются прожекто­рами, которые предназначены для совместного ис­пользования с дневными и ночными приборами на­блюдения и прицеливания с целью повышения огне­вых возможностей вооружения в ночных условиях. Кроме основного назначения, эти прожекторы мо­гут являться средством противодействия дневным и ночным приборам наблюдения и прицеливания.

Установка прожекторов, как правило, произво­дится жестко на бронемаске пушки, чем достигает­ся согласование луча прожектора с линией визиро­вания через приборы наблюдения и прицеливания, установленные в башне. Наведение луча по высоте осуществляется вместе с пушкой, а по направле­нию – с башней танка.

На танке «Леопард-2К» прожектор располагает­ся в кормовой части башни, что делает его менее уязвимым. Луч этого прожектора по высоте наво­дится сельсинной передачей, а по направлению – вместе с башней танка.

Необходимо отметить, что одного мощного про­жектора (на танках М.-60А1 и «Леопард-1») недо­статочно для командира танка при наблюдении ночью за боевыми действиями. Например, для на­блюдения за предбоевым порядком своего подраз­деления командир вынужден наводить башню и пушку в определенном направлении.

На танках «Центурион» и АМХ-30, кроме про­жектора, предназначенного для обеспечения стрель­бы, устанавливается командирский прожектор, ко­торый позволяет командиру иметь относительную свободу наблюдения в ночных условиях.

В таблице приведены основные характеристики прожекторов.

Высокие светотехнические характеристики зару­бежных танковых прожекторов достигнуты за счет применения мощных высокоинтенсивных источни­ков света газоразрядных ламп с ксеноновым на­полнением, значительного диаметра отражателя и большого энергопотребления.

Зарубежные танковые прожекторы имеют мно­гоцелевое назначение и в соответствии с этим обес­печивают:

• формирование излучения различного спек­трального состава (видимого или ближнего инфра­красного участков спектра);
• изменение угловой расходимости пучка (уз­кий или широкий луч);
• излучение различной интенсивности (нор­мальный или форсированный режимы).
• Различные режимы работы танкового прожекто­ра используются для:
• совместной работы с дневными приборами наблюдения и прицеливания – видимое излучение;
• совместной работы с приборами ночного ви­дения – инфракрасное излучение;
• разведки цели и ее обнаружения – расфоку­сированный луч нормальной интенсивности;
• опознавания обнаруженной цели – сфокуси­рованный луч форсированной интенсивности.

Управление включением прожектора и сменой режимов работы осуществляется командиром или наводчиком танка от пульта, расположенного на рабочем месте.

Светооптическая система этих прожекторов вы­полнена по обычной схеме и включает: параболиче­ский отражатель, газоразрядную лампу, контротра­жатель, инфракрасный фильтр и защитное стекло. Однако конструкции прожекторов и их отдельных узлов имеют ряд оригинальных решений и в целом представляют собой достаточно сложный прибор, сочетающий светооптические, электротехнические и механические устройства. О степени сложности таких прожекторов свидетельствует тот факт, что для обслуживания и ремонта в полевых условиях прожектора танка М-60А1 в США была создана специальная подвижная мастерская.

В связи с этим представляется целесообразным рассмотреть как общие принципы построения све­тооптической схемы, так и отдельные технические решения, которые применены в зарубежных танко­вых прожекторах. Прежде всего, необходимо отме­тить использование двух принципиальных схем рас­положения лампы относительно оптической оси прожектора: горизонтальное – вдоль оси и верти­кальное – перпендикулярное ей. Положение лам­пы относительно оптической оси прожектора обус­лавливает его характеристики, конструкцию и га­бариты.

Наиболее характерными представителями этих направлений являются: прожектор XSW-30-U тан­ка «Леопард-1» с горизонтальным расположением лампы (рис. 1) и прожектор модели 9910В танка М-60А1 с вертикальным расположением лампы (рис. 2).

Принципиальная схема прожектора танка «Лео­пард-1» показана на рис. 3.

Таблица

Основные характеристики прожекторов зарубежных танков

Примечание. В числителе – сила света в нормальном режиме; в знаменателе – в форсированном режиме.

Изменение спектрального состава излучения (с видимого на инфракрасное) осуществляется введением в светооптическую систему инфракрас­ного фильтра. У прожектора XSW-30-U танка «Лео­пард-1» (рис. 3) инфракрасный фильтр выполнен в виде двух створок, имеющих форму полукруга и приводимых в действие через систему рычагов от электродвигателя, включаемого с пульта управле­ния. При раскрытых створках ИК фильтра они располагаются вдоль корпуса прожектора и не пре­пятствуют видимому излучению. При закрытых створках ИК фильтра они задерживают видимое излучение и пропускают только инфракрасное.

У прожектора AN/VSS-1 танка М-60А1 инфра­красный фильтр имеет форму полусферы. В режи­ме видимого излучения ИК фильтр располагается между лампой и контротражателем. Для получения инфракрасного излучения фильтр посредством электродвигателя и зубчатой передачи поворачи­вается на 180° вокруг оси лампы, занимая положе­ние между лампой и отражателем (рис. 4). При этом излучение лампы, прежде чем достичь отра­жателя, проходит через ИК фильтр, меняя свой спектральный состав.

Рис. 1. Внешний вид прожектора XSW-30-U танка «Леопард-1»

1 – защитные крышки; 2 – устройство для выверки; 3 – защитное стекло

Изменение угловой расходимости луча в про­жекторе XSW-30-U танка «Леопард-1» осущест­вляется перемещением лампы вдоль оси с помощью электромагнита, за счет чего несколько смещается светящаяся область лампы из фокуса отражателя и увеличивается угол расходимости луча прожекто­ра. У прожектора AN/VSS-1 танка М-60А1 угол расходимости изменяется с введением между лам­пой и отражателем полусферического по форме рассеивателя. Рассеиватель рассчитан и изготов­лен таким образом, что изменяет расходимость луча практически только в горизонтальной плос­кости, в то время как у прожектора XSW-30-U расходимость луча меняется в обеих плоскостях.

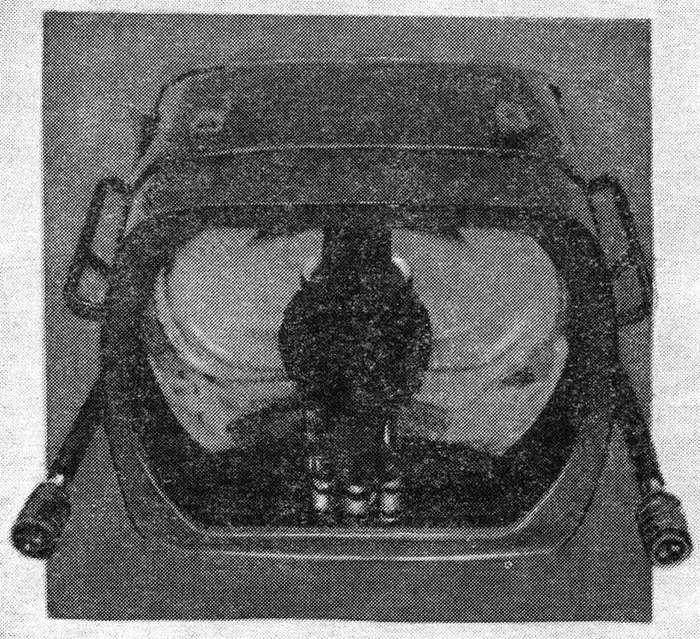

Рис. 2. Внешний вид прожектора AN/VSS-1 танка М-60А1

Технические решения, примененные в прожекто­ре танка М-60А1, потребовали новых технологиче­ских и конструктивных проработок, направленных, в частности, на обеспечение высокой термостой­кости ИК фильтра, расположенного в непосред­ственной близости от мощной лампы, и тщательно выполненного светового затвора, исключающего проникновение видимого излучения при работе про­жектора в ИК режиме.

Рис. 3. Принципиальная схема прожектора с го­ризонтальным расположением лампы:

1 – наружные створки; 2 – защитное стекло; 3 – створки инфракрасного фильтра; 4 – контротражатель; 5 – ксеноно­вая лампа; 6 – отражатель; 7 – вентилятор; 8 – электромаг­нит; 9 – блок зажигания лампы

В зарубежных прожекторах применяются стек­лянные («Леопард-1», «Центурион») или металлические (М-60А1) малоаберрационные отража­тели. Их крепление к корпусу прожектора осущест­вляется различными способами. Весьма оригиналь­ным является крепление отражателя в прожекторе танка М-60А1. Оно осуществляется в одной точке посредством болта, расположенного в центре пара­болического зеркала.

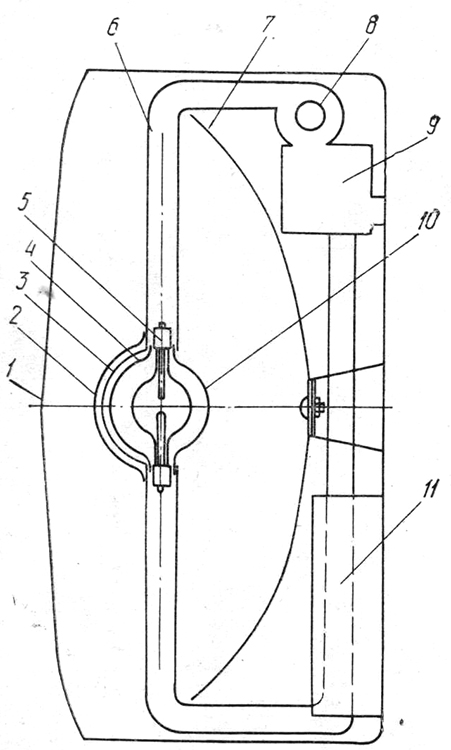

Рис. 4. Принципиальная схема про­жектора с вертикальным расположе­нием лампы:

1 – защитное стекло; 2 – экран; 3 – контр­отражатель; 4 – рассеиватель; 5 – ксеноновая лампа; 6 - направляющий аппарат; 7 – отра­жатель; 8 – вентилятор; 9 – радиатор; 10 – инфракрасный фильтр; 11 – блок питания;        положение ИК-фильтра при рас­крытых створках

Отличаются отражатели и по своей форме. От­ражатель прожектора танка М-60А1 имеет форму круга со срезанными сверху и снизу сегментами, что позволило уменьшить размеры прожектора по высоте. У других зарубежных прожекторов отража­тели имеют круглую форму.

Во всех прожекторах применяется воздушное охлаждение лампы с помощью вентиляторов. Осо­бый интерес представляет система охлаждения лампы у прожектора танка М-60А1, в котором об­дувается только лампа, для чего имеется специаль­ный направляющий аппарат. Для охлаждения от­водимого от лампы теплого воздуха применен ра­диатор с развитой поверхностью охлаждения. На­гретый лампой воздух с помощью вентилятора пе­ремещается по направляющему аппарату и отдает свое тепло стенкам радиатора, которые охлажда­ются наружным воздухом. Этим достигается более эффективное охлаждение лампы и исключается по­падание наружного запыленного воздуха внутрь прожектора. У прожекторов, устанавливаемых на других зарубежных танках, охлаждение лампы ме­нее эффективно, так как осуществляется «переме­шивание» воздуха в замкнутом объеме корпуса прожектора.

Вывод

Приведенные характеристики и краткий анализ конструктивных особенностей зарубежных танко­вых прожекторов показывают, что иностранные во­енные специалисты уделяют большое внимание обеспечению боевых действий ночью.
