РАЗВИТИЕ СРЕДСТВ РАДИОСВЯЗИ ДЛЯ БРОНЕТАНКОВОЙ ТЕХНИКИ

В. А. Костылев, В. С. Кузьмин

Рассмотрены основные характеристики нового комплекса радиосредств IV поколе­ния, особенности их использования на образцах бронетанковой техники.

Вестник бронетанковой техники. 1989. № 7.

Совершенствование зарубежных средств радио­электронной борьбы требуют повышения надежно­сти и устойчивости средств связи, увеличения их пропускной способности, а также уменьшения вре­мени на передачу информации при сохранении ее достоверности.

Поскольку возможно достижение превосходст­ва за счет использования глушения, пеленгации и прослушивания, а значит нарушения управления войсками и разгадки замысла противника [1], лю­бое приемопередающее оборудование тактической радиосвязи нуждается не только в засекречивании сообщения, но и в мерах борьбы с радиопротиво­действием.

Во всех развитых странах разработаны радио­станции с псевдослучайной перестройкой рабочих частот (ППРЧ) – так называемые радиостанции со скачком частоты [2]. В настоящее время способ­ность медленно (100–200 раз в секунду) или быст­ро (до нескольких тысяч раз в секунду) менять ча­стоту по псевдослучайному закону считается наи­лучшей возможностью противостоять глушению радиостанции и перехвату сообщения. Однако большая насыщенность войск радиосредствами и, вследствие этого, перегруженность частотного диа­пазона не позволяют перейти на массовое примене­ние этих радиостанций.

Более выгодным является использование в ра­диолиниях адаптивного режима работы, при кото­ром последовательным перебором (с обменом слу­жебными сигналами) некоторого множества (на­пример, 10-16 заранее выбранных) частот нахо­дят канал, наиболее свободный от помех.

На этом канале и осуществляется обмен инфор­мацией до момента появления помех, заставляю­щих переместиться в другой радиоканал, заранее выбранный с помощью вспомогательного (второго) приемника. Подобные радиостанции для бронетан­ковой техники (SEM-80, SEM-90) только что по­ставлены на серийное производство в ФРГ.

Отечественные ВГМ в настоящее время осна­щаются радиостанциями III поколения Р-173 и радиоприемниками Р-173П, обладающими рядом преимуществ по сравнению с радиостанцией II по­коления Р-123 (автоматизация настройки, удобст­ва эксплуатации, лучшие электрические характе­ристики: мощность передатчика, чувствительность приемника, стабилизация частоты, а также мень­шее время подготовки аппаратуры к работе и пере­хода с одной частоты на другую, уменьшенные га­бариты и масса и др.).

Характеристики отечественных танковых радио­станций III поколения не уступают зарубежным, а по отдельным показателям и превосходят их. Однако с учетом возникших требований к контррадио­противодействию, промышленность разработала новый комплекс радиосредств, насчитывающий 14 радиосредств для радиосвязи тактического звена управления сухопутных войск. Для оснащения ВГМ из этого комплекса используются радиостанции IV поколения типа А-50У, А-50К и радиоприемник А-УП.

Радиостанция А-50У. Это приемопередающая радиостанция (рис. 1, а), предназначенная для радиосвязи подвижных объектов. Возможно взаи­модействие с другими радиостанциями, имеющими совместимость по диапазону и частотную модуля­цию. Предусмотрена диапазонно-кварцевая стаби­лизация частоты с дискретной настройкой через 1 кГц в диапазоне 30...79, 999 МГц.

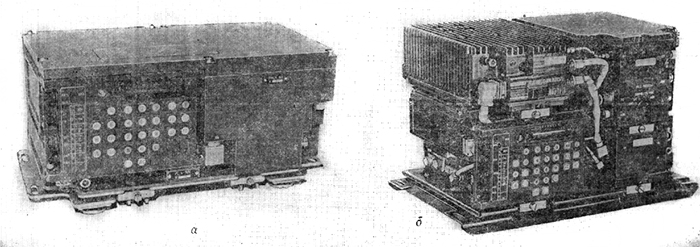

Рис. 1. Внешний вид радиостанций А-50У (а) и А-50К (б)

По сравнению с радиостанциями III поколения у А-50У более высокие электрические характерис­тики и следующие преимущества:

возможен вызов и прием по избирательным (персональным) и циркулярным (предваритель­ным) адресам; число адресов– 10 000, в том числе подготовленных–16, т. е. возможна предваритель­ная настройка 16 (10) заранее .подготовленных ча­стот (ЗПЧ);

обеспечиваются прием и передача тёлекодовой информации помехоустойчивыми кодами;

совместно с приемником А-УП обеспечивается работа в помехозащищенном адаптивном адрес­ном режиме; возможны прием и передача импуль­сной информации в телефонном и импульсном ка­налах со скоростями соответственно 1,2 и 16 кбит;

обеспечиваются слуховой тональный телеграф, автоматическая или ручная ретрансляция.

Несмотря па значительное расширение функци­ональных возможностей, число органов управления радиостанцией и тастатура ^[1] практически остались теми же самыми, т. е. многие элементы тастатуры выполняют несколько функций. Так, например, одни и те же кнопки используются для набора ЗПЧ и их переключения, набора адресов и телеко­да, передачи телекода и др.

Кроме того, одними и теми же кнопками можно набирать ЗПЧ с помощью одной (до 10) или двух (до 16) манипуляций для режима адресной адап­тивной работы. Дальность радиосвязи на 3-метро­вую штыревую антенну в движении – 20 км, с ан­тенно-мачтовым устройством (АМУ-3) на стоян­ке – 60 км. Радиостанция имеет встроенное устройство по­давления шумов и импульсных помех. По элементной базе аппаратура комплекса от­носится к IV поколению аппаратуры связи.

^[1] Тастатура – набор кнопок различного функционального назначения.

Радиоприемник А-УП (рис. 2) предназначен для приема информации, переданной радиостанци­ей А-50У и ей подобной; устанавливается он в под­вижных объектах как самостоятельная аппаратура или совместно с радиостанцией А-50У, обеспечивая работу в помехозащищенном адаптивном режиме, что является основным преимуществом и отличием от средств радиосвязи III поколения. Радиоприем­ник имеет те же характеристики, что и приемник радиостанции А-50У; по массогабаритным пара­метрам соответствует радиоприемнику Р-173П и устанавливается на те же посадочные места.

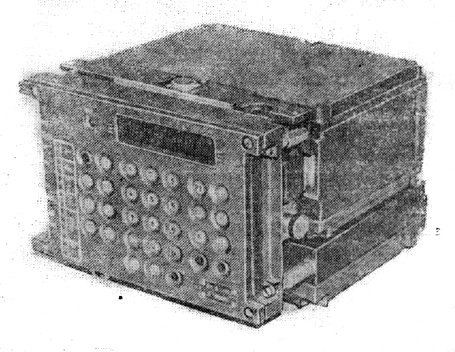

Рис. 2. Внешний вид радиоприемника А-УП

Радиостанция А-50К (см. рис. 1, б) предназна­чена для работы в коротковолновом (КВ) диапа­зоне на танках командиров подразделений и ко­мандно-штабных машинах.

Радиостанция (автоматизированная, симп­лексная, телефонно-телеграфная с однополосной модуляцией на верхней боковой полосе) работает с дискретной настройкой через 1 кГц; в системе настройки, контроля и управления, как и в А-50У, применена микроЭВМ. Обеспечивается 2-сторон­няя радиотелефонная связь, 2-сторонний симплекс­ный обмен телеграфной информацией со скоростью до 150 бод в телеграфном канале ЧТ-500 и 2-сто­ронняя слуховая связь в режиме узкополосной ам­плитудной (АТ) и частотной телеграфии (ЧТ). Предусмотрена возможность переключения на од­ну из шестнадцати заранее подготовленных частот.

Радиостанция обеспечивает беспоисковое вхож­дение в связь и ее поддержание без подстройки с однотипными образцами, а также работу с радио­станциями других типов при наличии общих режи­мов работы и совпадающих диапазонов частот.

Рабочий диапазон частот – 2000...29999 кГц. Радиосвязь в симплексном режиме с однотипными радиостанциями обеспечивается на расстояниях от 20 до 350 км (таблица), на оптимальных по условиям распространения радиоволн частотах, имею­щих наименьший уровень помех от других образ­цов (отношение сигнал/шум на входе радиостан­ции должно быть не хуже 5:1) в любое время го­да, на скорости движения ВГМ до 70 км/ч, воен­ных колесных машинах–100 км/ч. Кроме пере­численных в таблице антенн, возможна работа радиостанции с согласующим устройством антен­ны зенитного излучения. Управление режимами работы радиостанции, набор ЗПЧ, переключение рабочих частот, посылка избирательного вызова производятся с помощью кнопочной тастатуры на передней панели А-50К.

Техническая характеристика радиостанции А-50К

Время автоматической настройки радиостанции не превышает 3 с; при смене частот в пределах ЗПЧ не более 0,3 с, как и в других радиостанциях нового комплекса. На люминесцентном табло пуль­та радиостанции воспроизводится вид и режим ра­боты, номер ЗПЧ или значение набранной частоты и информации о неисправности радиостанции с ука­занием конкретного блока.

Для всех радиосредств нового комплекса (А-50У, А-УП, А-50К), устанавливаемых в ВГМ, разработаны два типа дистанционного пульта, обеспечивающих полное дублирование управления радиостанциями (рис. 3). С одного пульта можно обеспечить работу радиостанции А-50У и радио­приемника А-УП, с другого – радиостанций А-50У и А-50К.

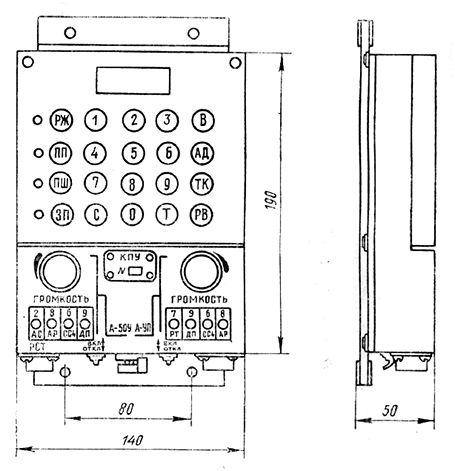

Рис. 3. Схема дистанционного пульта управления радио­связью танков

Применение подобных пультов об­легчает конструкторско-компоновочные работы и эксплуатацию аппаратуры связи в машинах.

Выводы:

1. Развитие современных средств радиосвязи для бронетанковой техники направле­но на повышение их надежности, помехозащищен­ности, унификацию технических и аппаратурных решений, а также снижение массогабаритных ха­рактеристик и энергопотребления.

2. Новый комплекс радиосредств IV поколения имеет значительные преимущества над радиостан­циями III поколения и рекомендуется к внедрению на современных отечественных танках и БМП как средство обеспечения радиосвязи в условиях радиоэлектронной борьбы.

СПИСОК ЛИТЕРАТУРЫ

1. The Future of Communications jamming International Defense Review. 1983. V. 16. № 5. P. 659–663.

2. P. E. Van. New Concepts in Battlefield Communications. Ibid. № 3. P. 327–330.
